Proses Pembuatan Pondasi Bore Pile

Pondasi bore pile adalah pondasi tiang berbentuk silinder yang dibuat didalam permukaan tanah dengan cara tanah di bor sampai kedalaman tertentu lalu dimasukkan tulangan besi (sudah diinstall) dan adukan beton.

Pondasi bore pile merupakan salah satu jenis pondasi dalam yang dipergunakan pada suatu konstruksi bangunan apabila kondisi tanah dasarnya tidak mempunyai daya dukung cukup untuk memikul atau menahan kontruksi tersebut.

Tampak pondasi bore pile setelah tanah di gali

Berikut ini proses pembuatan pondasi bor pile yang disertai dengan foto kerjanya :

Alat bore pile minicrane

Persiapan lokasi

Pondasi lama dibongkar karena terkena titik bor pile

Puing dibersihkan dari lokasi rencana pondasi bore pile

Mobilisasi alat bore pile dan persiapan kerja

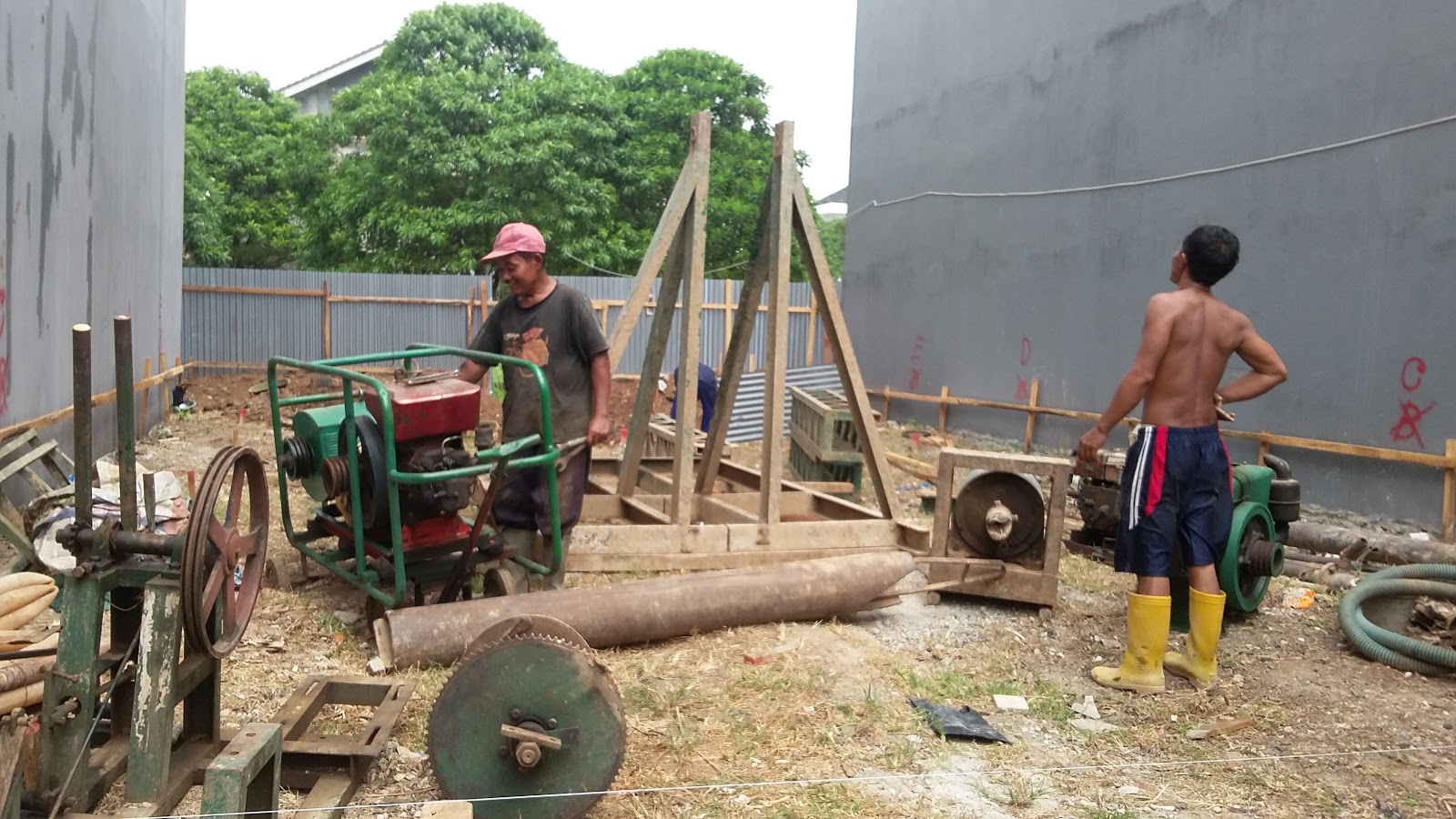

Mobilisasi alat bor pile

Alat dikirim berupa potongan dan dirakit dilapangan

Bor pile dengan metode wet drilling :Tanah dikikis dengan menggunakan mata bor cross bit pengikisan tanah dibantu dengan tiupan air lewat lubang stang bor yang dihasilkan pompa NS80, Hal ini menyebabkan tanah yang terkikis terdorong keluar dari lubang bor.
Setelah mencapai kedalaman rencana, pengeboran dihentikan, sementara mata bor dibiarkan berputar tetapi beban penekanan dihentikan dan air sirkulas tetap berlangsung terus sampai cutting atau seirpihan tanah betul-betul terangkat seluruhnya.
Selama pembersihan ini berlangsung, besi tulangan dan pipa tremi sudah disiapkan di dekat lubang bor. Setelah cukup bersih, stang bor diangkat dari lubang bor, dengan bersihnya lubang bor diharapkan pengecoran akan baik hasilnya.

Pengeboran wet drilling

Mata bor spiral

Tanah diangkat setiap interval 50 cm

Pemasangan besi tulangan
Besi tulangan yang sudah diinstal dimasukkan kelobang bor di bantu dengan mesin dan panjang besi tulangan dilebihkan untuk stek ke pile cap.

Pemasangan besi tulangan

Pengecoran

Proses pengecoran dengan pipa tremi

Tahap terakhir pekerjaan pondasi bor pile yaitu pengecoran. Proses pengecoran lubang bor di bantu dengan pipa tremi yang bergerak naik turun perlahan saat pengecoran berlangsung.

Adukan beton dimasukkan ke corong pipa tremi

Air lumpur keluar lubang ketika adukan beton dimasukkan ke pipa tremi

Kapasitas alat bor pile minicrane :
1. Mampu mengerjakan pondasi bore pile dengan diameter mulai dari 30 cm hingga 60 cm.
2. Dalam satu hari kerja alat bore pile mampu mengerjakan pondasi bor pile diameter 30 cm dengan kedalaman 12 meter sebanyak 2 sampai 3 titik.
3. Mampu mengerjakan pondasi bore pile dengan kedalaman mencapai 24 meter untuk wet drilling dan 9 meter untuk dry drilling.
Kelebihan pondasi bore pile alat mesin minicrane :
1. Mobilisasi alat mudah yaitu digunakan armada truck cold diesel
2. Pengoperasian alat tidak membutuhkan area yang luas
3. Hanya menimbulkan suara bising dari mesin-mesin diesel dan tidak menimbulkan getaran.
Harga bore pile dengan alat mesin minicrane :
Harga bore pile dihitung dengan satuan meter kedalaman berdasarkan besar diameter yang dikerjakan, harga bor pile akan semakin besar bila diameter lubang bor yang dikerjakan juga semakin besar. Biaya lainnya yaitu mobilisasi alat bor pile, biaya opsional yaitu pembuangan lumpur keluar proyek dan bobokan / galian pondasi lama.
